Универсальный комплекс Рифей-Буран+Бетон-45

10 960 000 руб. с учетом НДС 20%

Товарный бетон: до 45 м3/час
Камень пустотелый 390х190х188 мм: 600 шт/час
Плитка тротуарная 200х100 мм кв. м: 60 м2/час
Камень бордюрный 1000×300×150 мм: 80 шт/час

Технические характеристики:

Смеситель: БП-2Г-1500 двухвальный, с горизонтальным расположением валов
Установленная мощность: 84,5 кВт
Масса: 19 300 кг
Длина: 23 000 мм
Ширина: 9 300 мм
Высота: 8 000 мм
Режим работы: автоматический/автоматический
Гарантия: 2 года
Информация о предоплате: Предоплата 100%

Особенности:

1.Одно рабочее место, принцип «Одна кнопка»;
2. Максимально защищен от «человеческого фактора»;
3. Большой запас прочности металлоконструкций;
4.Высокое качество продукции за счет применения «ударной вибрации»;
5. Высокая точность дозации компонентов, погрешность±1%

Оставьте заявку

мы отправим Вам цены, условия и сроки поставки

Описание

РБУ-45 + вибропресс Рифей-Буран.
Многофункциональный автоматизированный комплекс для производства мелкоштучных бетонных изделий и товарного бетона Рифей-Буран-Бетон 45.
Состоит из стационарного автоматического бетонного завода "Рифей-Бетон-45" и мощного автоматического формующего блока, вибропресса "Рифей-Буран".
Комплекс предназначен для:
1) Изготовления различных бетонных смесей (подвижных и полусухих) и строительных растворов
2) Производства различных мелкоштучных строительных материалов методом полусухого вибропрессования, таких как керамзито-шлако-пескоблоков, стеновых, перегородочных и облицовочных камней, лестничных проступей, бордюров дорожных и тротуарных, тротуарной плитки (брусчатки), лотков, столбов ограждений, решёток для откосов, вазонов, ригелей, теплоблоков и прочего.

СОСТАВ И СХЕМА

Бетонный завод состоит из каркасной эстакады на которой установлен двухвальный бетоносмеситель объёмом 1500 литров, с верху него установлены дозаторы воды и цемента. Дозатор заполнителя инертных материалов представляет из себя четыре бункера по 7 м3 каждый с взвешивающим и подающим транспортерами в скип. Силос цемента (доп. опция) или растариватель биг-бегов (опция). Транспортер шнековый для подачи цемента идет в комплекте. Пульт управления заводом может устанавливаться в любом удобном месте. Лебёдочный привод скипа закреплён на фундаменте около эстакады.
Перекидной (поворотный) ленточный транспортер установлен на раме эстакады, под ним установлен формующий блок вибропресса Рифей-Буран с модулем подачи поддонов.

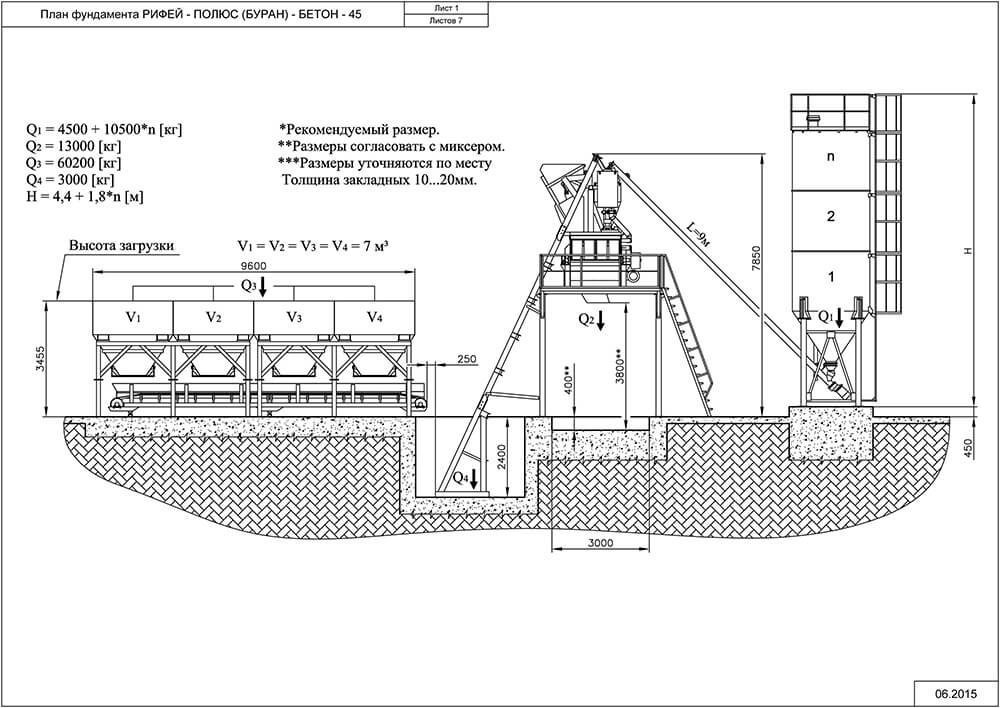

Схема бетонного завода+ Формующий блок


Название & Состав

Цена

Вибропресс Рифей-Буран

Формующий блок Рифей Буран
Модуль загрузки смеси
Модуль подачи поддонов
Маслостанция
Автоматический пульт управления
Пуансон-матрица (1 шт, стоимостью 231 т.руб.)
Стеллаж (1 шт)
Траверса съёма стеллажей
Поддон технологический (12 шт)

4 104 000 руб.
с учетом НДС 20%

Рифей-Бетон-45

Двухвальный бетоносмеситель (БП-2Г-1100)
Подъемник скиповый с лебедкой (ПС-1400)
Дозатор заполнителя (ДЗ-24, 2х12- два бункера по 12м/куб каждый)
Дозатор цемента (ДЦ-400)
Конвейер винтовой КВ-6 метров
Дозатор для воды (ДВ-300)
Система автоматического управления, пульт ПУ-А
Пневмооборудование, компрессор Remeza
Эстакада (Э-2)
Комплект для монтажа и сборки, включающий фундаментные болты, метизы, провода и т. п.
Руководство по эксплуатации. Паспорт.
Насос воды

7 056 000 руб.
с учетом НДС 20%

Конвейер ленточный выкатной КЛ-500-5,0-В

1. Опора конвейера (в сложенном положении)
2. Конвейер ленточный&nbsp
3. Воронка приемная&nbsp
4. Отбойник&nbsp
5. Цепь приводная&nbsp
6. Паспорт. Руководство по эксплуатации

336 000 руб.
с учетом НДС 20%

Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки

Базовый комплект поставки


Название & Состав

Цена

Модуль цветного слоя

1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации

389 000 руб.
с учетом НДС 20%

Подъёмник (Снижатель) бесстеллажный

1. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)

2. Пульт управления (опция)

3. Установка насосная/маслостанция (опция)

190 000 руб.
с учетом НДС 20%

Автоматическая система пакетирования "П"

1. Пакетировщик
2. Установка насосная пакетировщика
3. Модуль подачи паллет с магазином паллет (товарных поддонов)
4. Пульт управления
5. Рольганг
6. Модуль разгрузки поддонов (опция) Применяется в стеллажной схеме. Цена 537 000р.

от 4 116 000 руб.
с учетом НДС 20%

Силос цемента СЦ-50

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. руководство по эксплуатации

725 000 руб.
с учетом НДС 20%

Дозатор хим добавок ДП-60

1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации

80 000 руб.
с учетом НДС 20%

Пульт ПУ-3.0

Пылевлагозащищеный корпус пульта управления и силового щита;

Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;

Сенсорная панель оператора Weintek;

Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;

Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;

Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;

Руководство по эксплуатации.

562 000 руб.
с учетом НДС 20%

Растариватель цемента РЦ-2

1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель

510 000 руб.
с учетом НДС 20%

Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 2 800 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 700 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1000 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 500 рублей/штука

по запросу руб.
с учетом НДС 20%

Дополнительные опции

Водный насос PEDROLLO CP220C 400 л/мин- 60 000 руб.

Технические характеристики

Производительность комплекса при изготовлении:
товарный бетон -до 45 м3 бетона в час
камней пустотелых 390х190х188 мм - 600 шт./час
камней перегородочных 120мм - 900 шт./час
камней бортовых БР 100.30.15 - 80 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 3000 шт./час (60 м2)

Размеры поддона для формования 1150х600х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Продолжительность одного цикла формования 30-45 сек
Высота формуемых изделий 50-230 мм
Смеситель БП-2Г-1500 двухвальный, с горизонтальным расположением валов, V=1,5 м³
Количество бункеров для заполнителя - 4 шт.
Объем бункеров для заполнителя общий - 28 м³

Максимальная доза взвешивания, кг:
-дозатор заполнителя - 2000
-дозатор цемента - 400
-дозатор воды - 300

Установленная мощность - 84,5 кВт
Режим работы – автоматический/автоматический
Обслуживающий персонал – 3-4
Условия эксплуатации при температуре окружающей среды +5...+45

Габаритные размеры:
Длина (без учета силоса) - 23 000 мм
Ширина – 9 300 мм
Высота (без силоса) – 8 000 мм
Масса (без силоса) – 19 300 кг

Привод затвора пневматический
Компрессор Abac
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±2%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
Вредные выбросы - отсутствуют.
